Устройство сплит-системы

Солнечный водонагреватель активного типа - сплит-система, состоит из:



Солнечного коллектора - служит для преобразования солнечной энергии в тепловую и передачи ее антифризу в системе нагрева воды.



Бака-термоса - служит для накопления горячей воды и поддержания ее температуры.



Насоса с расширительным бачком - служит для циркуляции антифриза в системе



Контроллера - служит для полного контроля работы системы нагрева воды

В связке они образуют активную систему водонагрева:

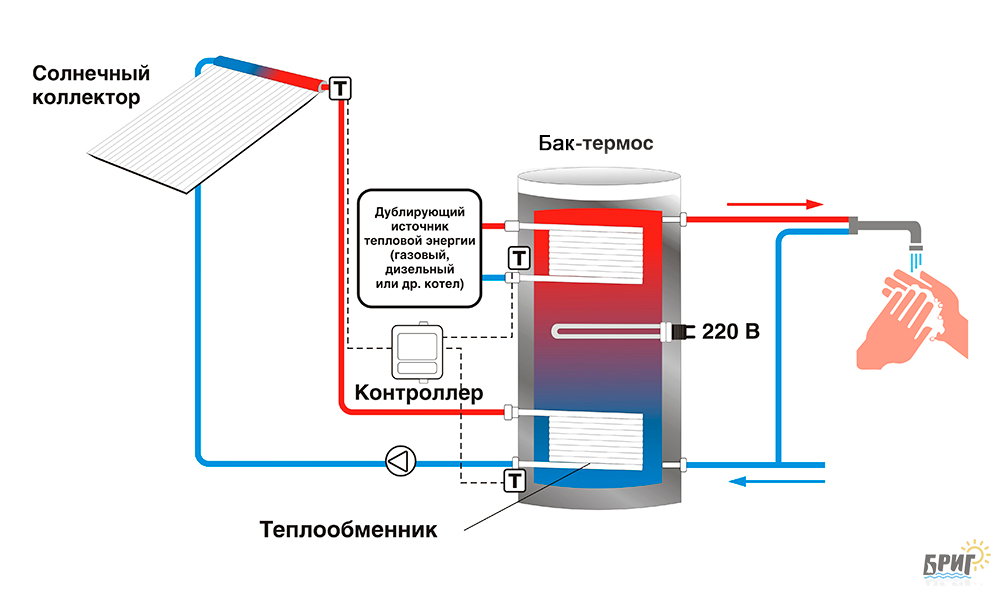

Схема Сплит-системы в сборе


Описание схемы:

Вакуумные трубки солнечного коллектора принимает солнечную энергию, и преобразуют ее в тепловую. Медный сердечник вакуумных трубок передает тепловую энергию в конденсатор коллектора и нагревает антифриз в конденсаторе коллектора.

Антифриз с помощью насосов циркулирует по кругу между конденсатором коллектора и теплообменником в бойлере.

Достигнув температурного предела, который контроллер рассчитывает автоматически, исходя из заданных вами параметров температуры воды в баке, включается насос и начинается циркуляция антифриза в системе.

Антифриз, проходя через теплообменник в бойлере, передает тепловую энергию воде, находящейся в бойлере-термосе. Теплообменник, приняв тепло от антифриза, передает сигнал по средствам температурного датчика на выходе, контроллеру о том, что антифриз остыл и нужна новая порция нагретого антифриза. Контроллер выключает насос и вновь происходит нагрев антифриза до определенной температуры. Таким образом, происходит нагрев воды.

На выходе из коллектора и на входе в теплообменник стоят датчики температуры, которые измеряют температуру антифриза в системе и передают сигнал контроллеру, который в свою очередь регулирует всю работу системы.

Также есть возможность подключения к бойлеру электрического тэна для нагрева воды. Используется для ускорения нагрева воды или для повышения температуры в случаях, когда коллектор не успевает нагреть воду из-за отсутствия солнца в ненастную погоду.

Дополнительно в бойлере предусмотрен еще один теплообменник, который находится в верхней части бойлера. Его можно подключить к системе отопления дома или системе «теплый пол». Для этого желательно использовать сплит-систему с бойлером большего объема и увеличить количество солнечных коллекторов для того чтобы система успевала нагревать воду для пользования и отопления. Наши специалисты помогут вам рассчитать количество коллекторов и объем бака для эффективной работы системы в вашем доме.
