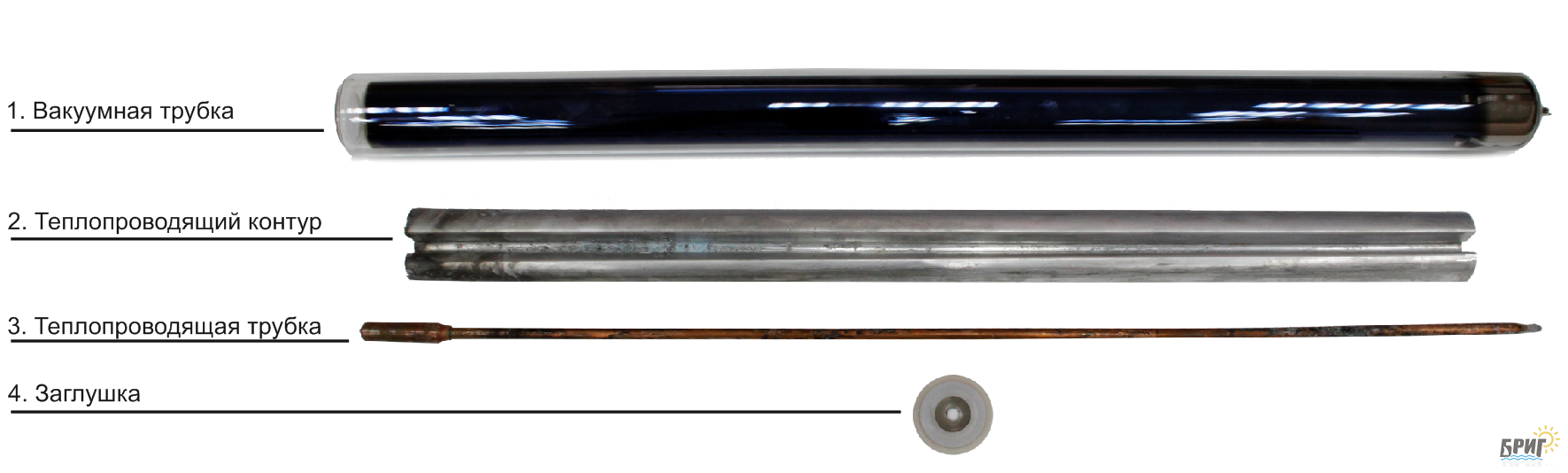

Вакуумная трубка солнечного коллектора состоит из:

1) Вакуумная трубка из специального, повышенной прочности, боросиликатного стекла (далее рис.1)

2) Алюминиевый теплопроводящий контур (далее рис.2)

3) Медная теплопроводящая трубка с легкокипящей жидкостью внутри (далее рис.3)

4) Заглушка

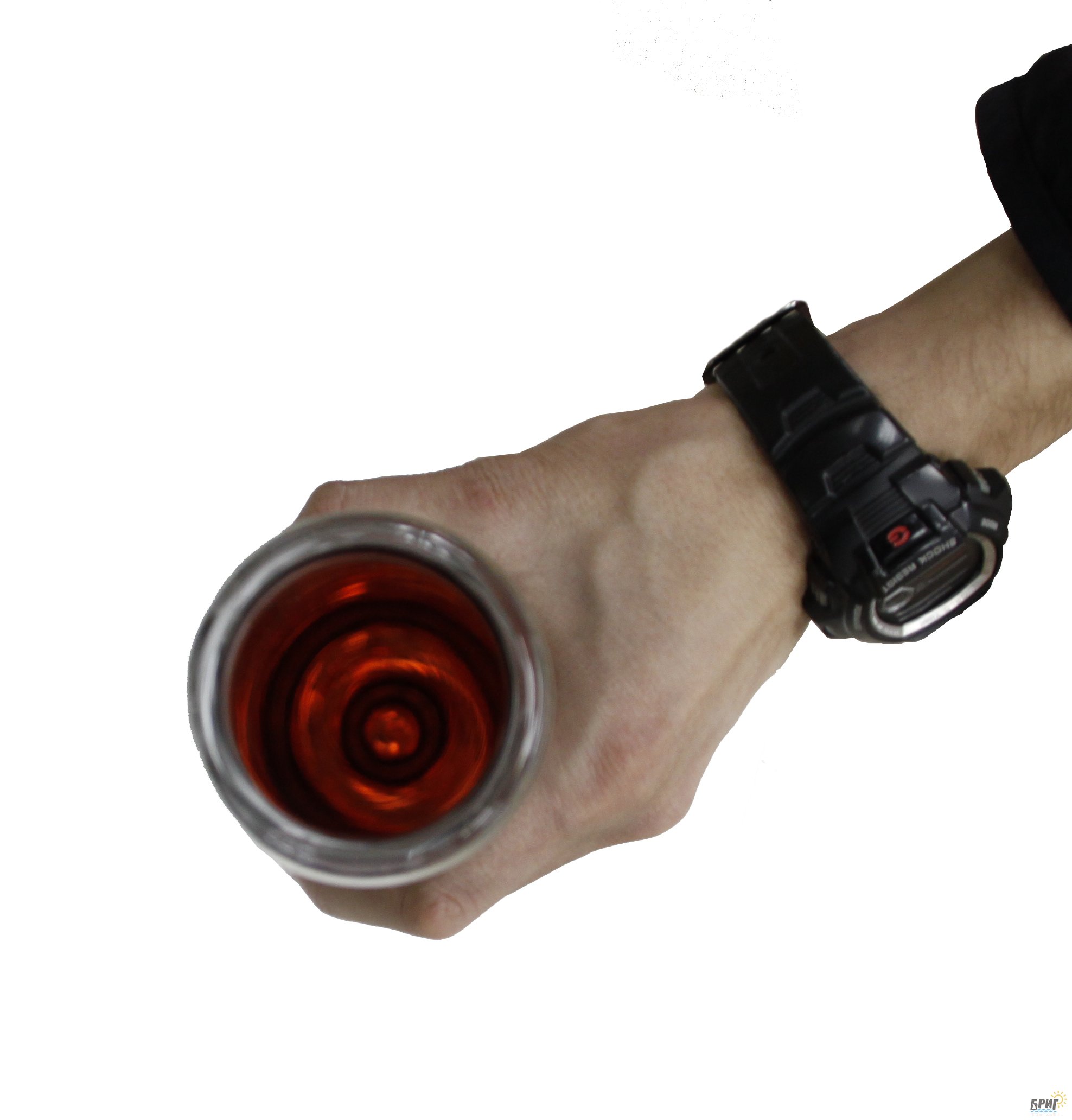

Вакуумная трубка вид сверху

Вакуумная трубка (рис. 1) сделана из боросиликатного стекла толщиной 1,8мм. Трубка состоит из двух стенок, между которыми вакуум. Внутренняя стека трубки покрыта специальным трехслойным покрытием, которое обеспечивает 85-95% поглощение солнечной энергии. Внутри трубки солнечная энергия преобразуется в тепловую, путем нагревания медной теплопроводящей трубки с легкокипящей жидкостью внутри (рис. 3). Благодаря вакууму между стенками трубки преобразованная тепловая энергия не выходит обратно из трубки, обеспечивая КПД в 85-95%.

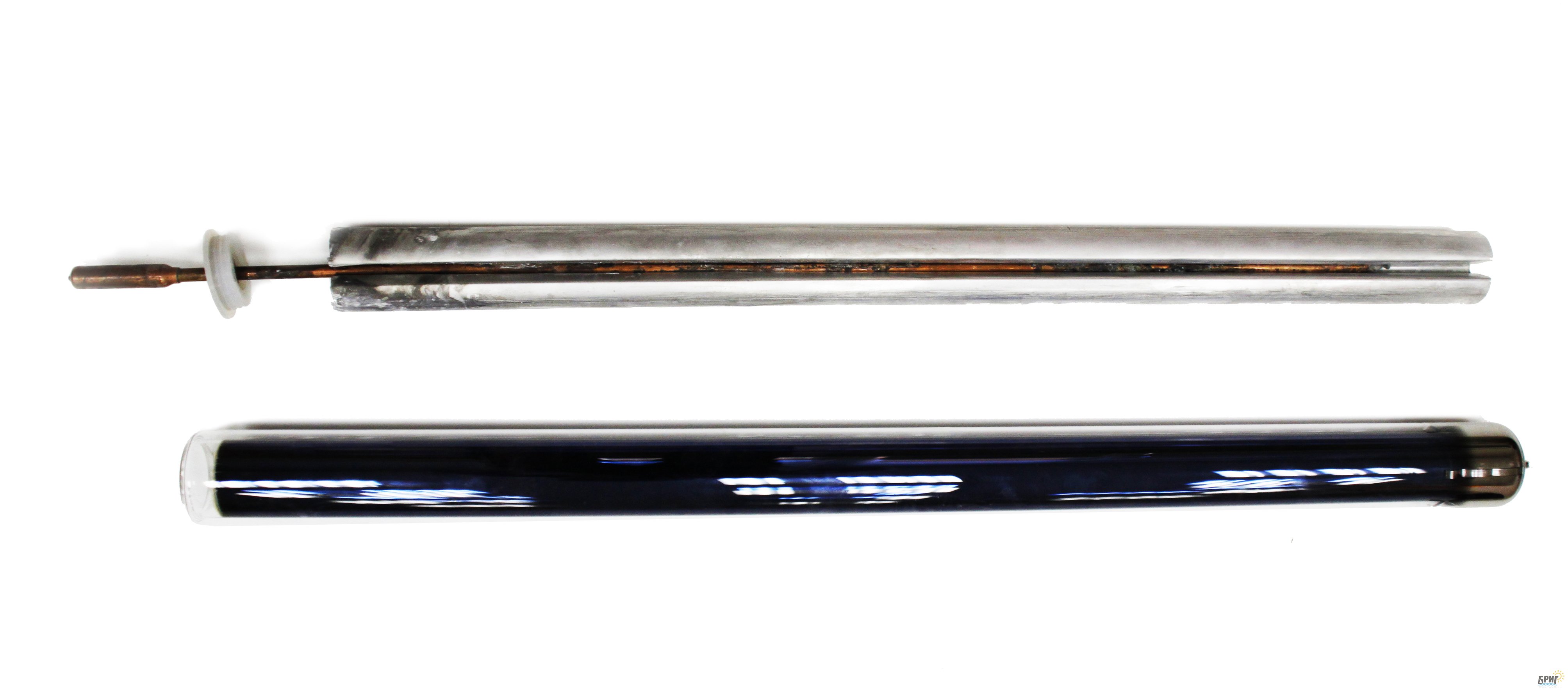

Медная трубка в теплопроводящем контуре

Алюминиевый теплопроводящий контур (рис. 2)обеспечивает повышенную эффективную теплопередачу тепловой энергии медной трубке.

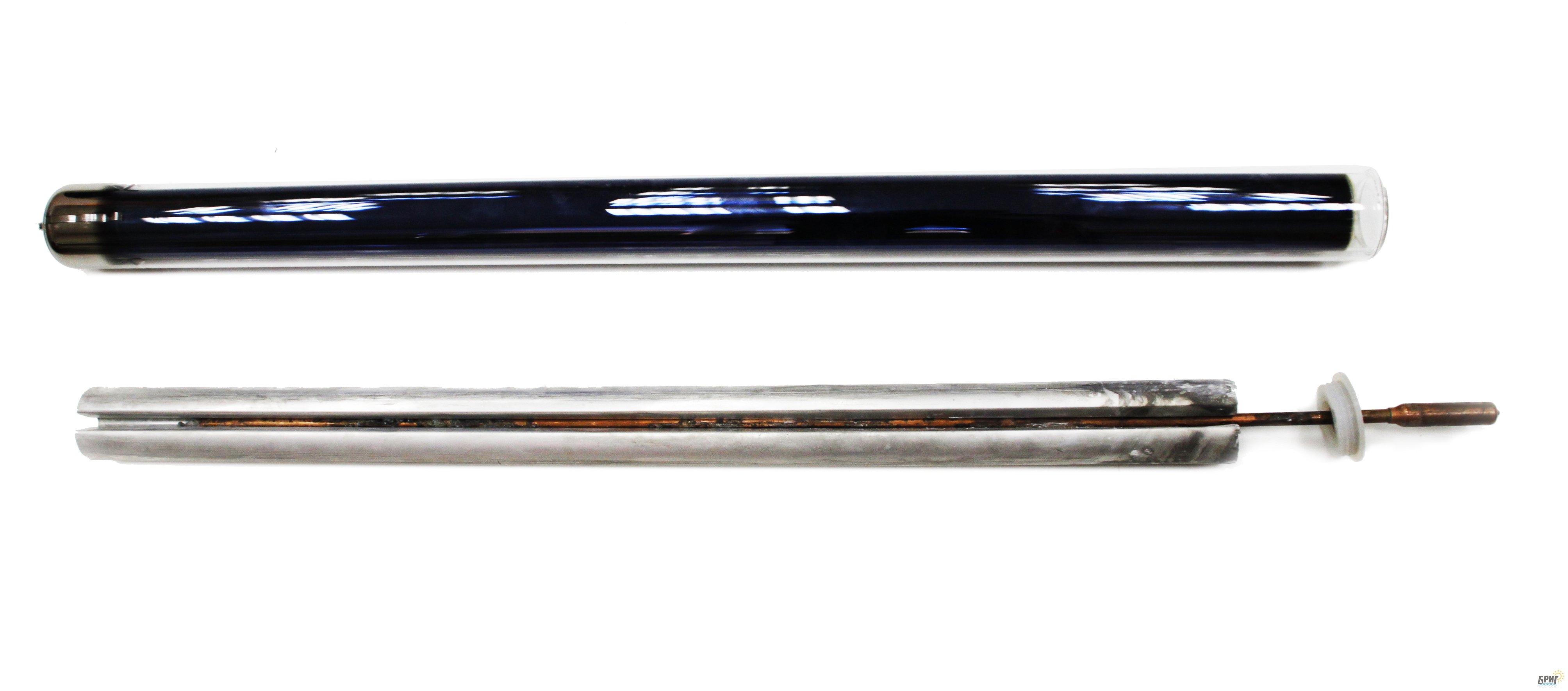

Выходящий из вакуумной трубки (рис. 1)наконечник медной трубки (рис. 3) диаметром 24мм вставляется в конденсатор солнечного коллектора.

В медной трубке (рис. 3) находится легкокипящая жидкость, которая при нагреве трубки закипает и превращается в пар, который стремительно поднимается наверх к конденсатору коллектора, в котором в свою очередь, течет незамерзающая жидкость – антифриз. Таким образом медная трубка передает тепловую энергию в антифриз. После теплообмена с антифризом пар вновь превращается в жидкость и стекает вниз медной трубки, где вновь превращается в пар.

Таким образом происходит теплообмен в вакуумной трубке солнечного коллектора.
